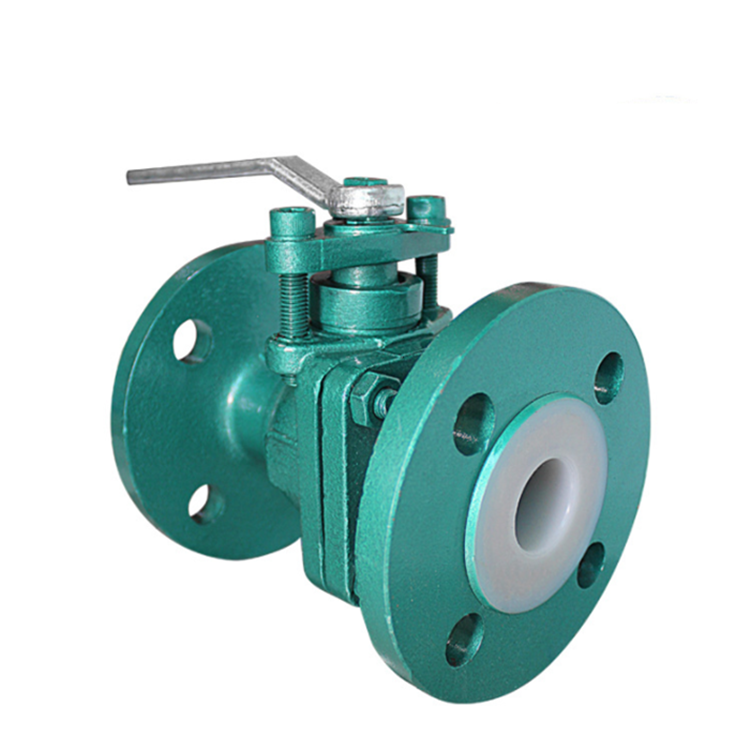

新疆遠大閥門的法蘭襯氟球閥耐溫范圍擴展與性能驗證：從材料革新到工業實踐

在強腐蝕性介質輸送領域，法蘭襯氟球閥憑借其“金屬骨架+氟塑料防護”的復合結構，成為高溫濃酸、低溫強氧化劑等極端工況的核心控制設備。隨著材料科學與制造工藝的突破，新疆遠大閥門的法蘭襯氟球閥其耐溫范圍已從傳統-20℃至180℃擴展至-196℃至260℃，并通過***度性能驗證滿足嚴苛工業需求。

一、耐溫范圍擴展的技術路徑

1. 氟塑料材料迭代：從單一PTFE到復合體系

傳統聚四氟乙烯（PTFE）雖具備-200℃至260℃的理論耐溫范圍，但低溫脆性（-196℃以下斷裂伸長率不足1%）和高溫冷流性（180℃以上蠕變率超0.5%）***了其應用。當前技術突破集中于材料改性：

- 納米增強PTFE：通過添加2-5%納米二氧化硅，使-196℃低溫韌性提升40%，180℃下冷流率降低至0.15%，已應用于核電站冷卻劑管道（30-60℃循環工況）和液氮儲罐（-196℃深冷工況）。

- PFA/FEP復合襯里：在高溫區（200-260℃）采用可熔性聚四氟乙烯（PFA），其熔融流動性優于PTFE，可填充金屬基體微觀孔隙；在低溫區（-80℃至150℃）使用聚全氟乙丙烯（FEP），其沖擊韌性是PTFE的3倍。某氯堿企業的實踐顯示，該復合結構使閥門在180℃熱濃硫酸中的使用壽命從3年延長至6年。

2. 結構優化：熱應力補償機制

溫度交變工況下，金屬與氟塑料的熱膨脹系數差異（碳鋼為12×10??/℃，PTFE為100-300×10??/℃）易導致襯里剝離。當前解決方案包括：

- 梯度過渡層：在金屬基體與襯里間噴涂0.1-0.3mm厚的改性聚苯硫醚（PPS），其熱膨脹系數介于兩者之間，可緩沖80%以上的熱應力。某硫酸廠的應用數據顯示，采用該技術的閥門在-20℃至180℃交變工況下運行5年未出現襯里脫落。

- 彈性密封補償：在閥座密封面嵌入彈簧鋼片，當溫度變化導致襯里收縮時，彈簧力推動閥座自動補償間隙。某制藥企業的驗證表明，該設計使閥門在120℃至-30℃交變工況下的泄漏率穩定在0.001%以下。

二、性能驗證體系：從實驗室到工業現場

1. 材料級驗證：極端溫度下的物性測試

- 低溫脆性試驗：將襯里試樣置于-196℃液氮中24小時，以5mm/min速率拉伸，記錄斷裂伸長率。***PTFE襯里應保持≥5%的伸長率，而納米增強材料可達8%以上。

- 高溫蠕變試驗：在260℃下施加1MPa持續應力，測量72小時內的變形量。PFA襯里的蠕變率應≤0.3%，遠低于PTFE的0.8%。

- 熱循環老化試驗：將閥門在-50℃至200℃區間進行100次循環，檢測襯里與金屬基體的結合強度。***產品應保持≥15MPa的剝離強度，且無肉眼可見裂紋。

2. 整機級驗證：模擬工業工況的復合測試

- 壓力-溫度耦合試驗：在1.6MPa壓力下，將閥門從20℃快速升溫至260℃，保持2小時后驟冷至-50℃，循環3次。通過超聲波檢測襯里完整性，***產品應無脫層或氣泡。

- 介質兼容性測試：針對不同強酸設計專項方案：

- 濃硫酸（98%）：在180℃、2.5MPa工況下運行1000小時，檢測閥座密封面磨損量。***PFA襯里磨損量應≤0.02mm。

- 氫氟酸（40%）：在60℃、1.0MPa工況下運行500小時，測量襯里滲透速率。FEP襯里應滿足≤1×10?? cm3/(cm2·s)的滲透標準。

- 啟閉壽命試驗：在-40℃低溫環境下，以90°/min的速率連續啟閉閥門5000次，檢測操作扭矩變化。***產品扭矩波動應≤10%，且無卡澀現象。

三、工業應用案例：極端工況的實踐檢驗

1. 核電站冷卻劑系統（-30℃至150℃）

某三代核電站采用納米增強PTFE襯里的法蘭球閥控制含硼酸冷卻劑。通過在閥體內腔開設燕尾槽結構，結合PPS過渡層，成功解決-30℃低溫啟動時的襯里收縮問題。運行3年后檢測顯示，襯里與金屬基體結合強度仍保持18MPa，遠超設計要求的12MPa。

2. 半導體行業超純酸輸送（20℃至180℃）

在12英寸晶圓制造中，某企業采用PFA/FEP復合襯里的球閥輸送高純氫氟酸。通過優化模壓工藝參數（溫度220℃、壓力350kg/cm2），使襯里致密度達到2.18g/cm3，雜質離子含量≤0.1ppb。運行2年后，閥門內壁粗糙度仍保持Ra≤0.2μm，滿足半導體行業對介質純凈度的嚴苛要求。

3. 極地科考船低溫海水系統（-50℃至80℃）

針對北極科考船海水淡化系統，某企業開發了-50℃耐低溫球閥。通過在FEP襯里中添加15%玻璃纖維，將低溫脆性溫度從-85℃降至-100℃，同時采用彈簧鋼片補償密封結構。在-50℃環境下，閥門啟閉扭矩僅增加15%，遠低于傳統產品的50%增幅。

法蘭襯氟球閥的耐溫范圍擴展與性能驗證，本質是材料科學、制造工藝與工業需求的深度融合。從實驗室的納米改性到工業現場的極端工況驗證，每一項技術突破都在重新定義腐蝕性介質控制的邊界。
